模具设计标准_滑块的限位方式
日期:2023-07-17 11:50:45 访问量:200次

 滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下:

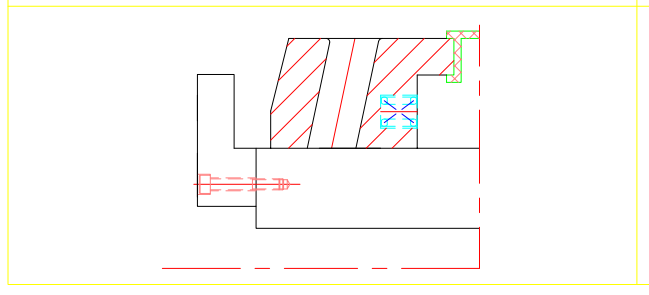

利用弹簧螺钉限位利用弹簧螺钉限位,弹簧强度为滑块重量的1.5~2倍,常用于向上和侧向抽芯.

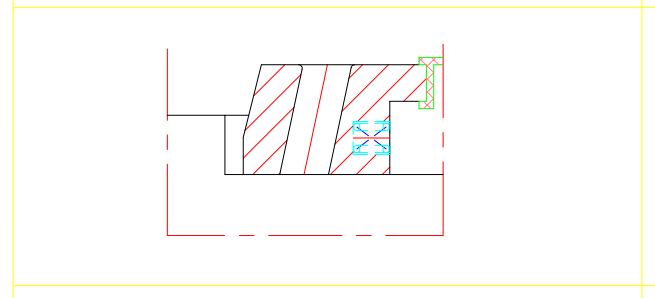

利用模胚限位利用模胚限位,通常用于大型滑块

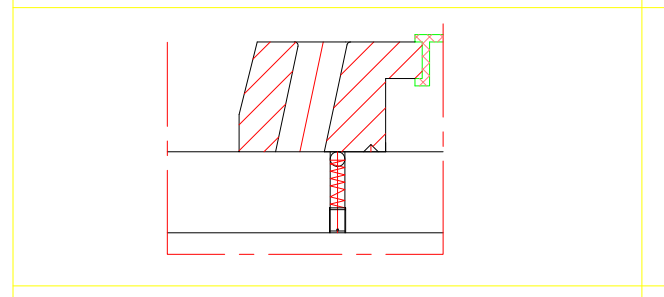

利用弹簧钢球限位利用弹簧钢球限位,一般滑块较小的场合下,用于侧向抽芯.

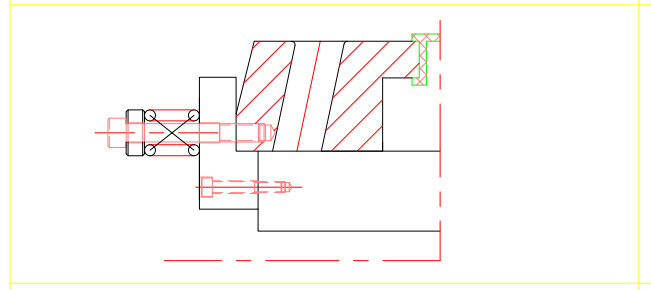

利用弹簧螺钉和挡板限位利用弹簧螺钉和挡板限位,弹簧强度为滑块重量的1.5~2倍,适用于向上和侧向抽芯

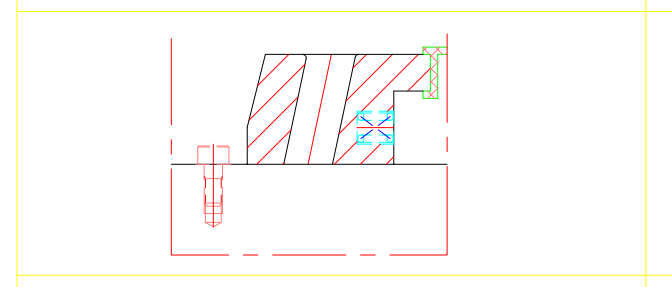

利用弹簧挡板限位利用弹簧挡板限位,弹簧的强度为滑块重量的1.5~2倍,适用于滑块较大,向上和侧向抽芯.
