模具设计标准_滑块的锁紧及定位方式
日期:2023-07-17 11:31:54 访问量:161次

由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位,通常称此机构为止动块或后跟块。
常见的锁紧方式如下图:

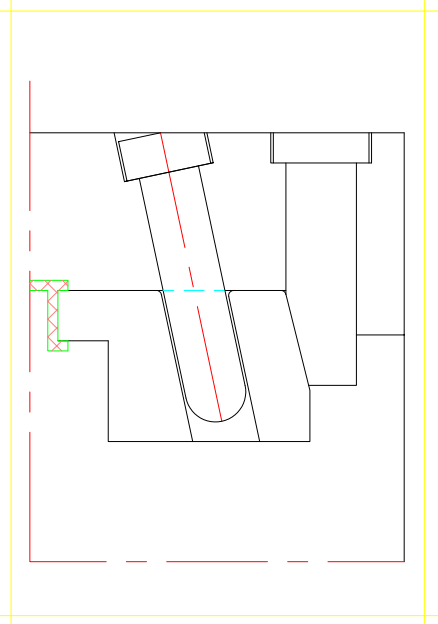

1689565062182009.png滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.

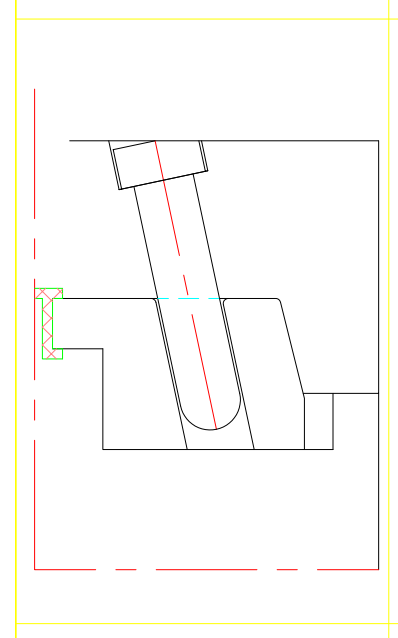

滑块采用整体式锁紧滑块采用整体式锁紧方式,结构刚性好大小型模具都适用.

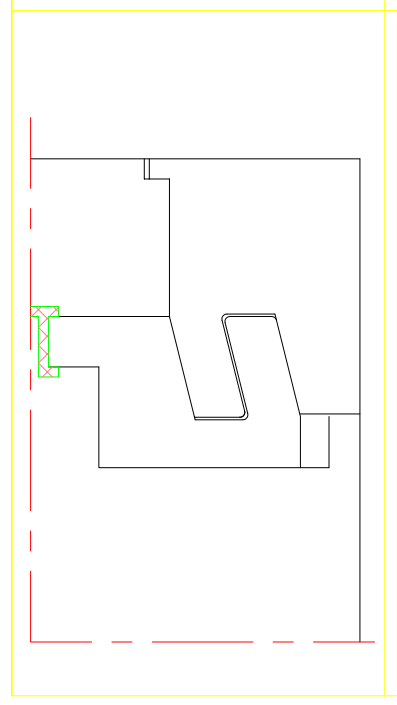

采用拔动兼止动稳定采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下

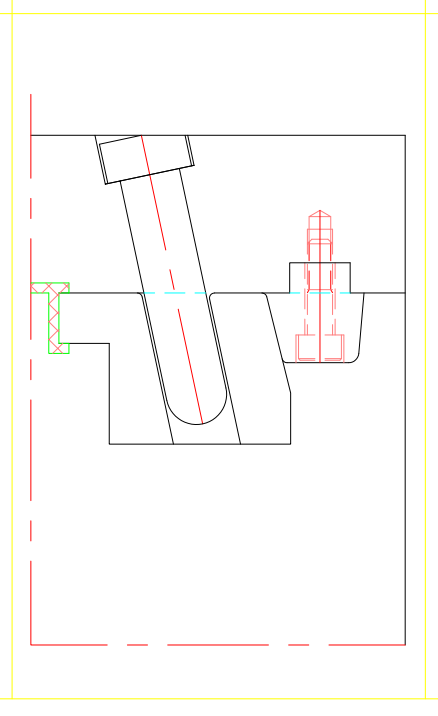

采用嵌入式锁紧方 式采用嵌入式锁紧方式,适用于较宽的滑块


采用嵌入式锁紧方式采用嵌入式锁紧方式适用于较宽的滑块.

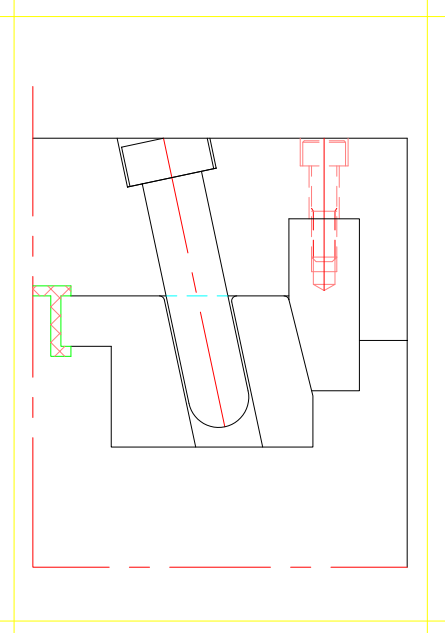

采用镶式锁紧方式采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.

文章来源于网络,著作权归原作者所有,由苏州模具设计转发
