太仓塑胶模具同类产品参考设计:干手器外壳
日期:2021-01-16 02:25:19 访问量:784次

  干手器是一种卫生间用风干两手或是烘干两手的卫浴洁具家用电器,分成感应全自动干手器和手动式干手器。它关键应用于飞机场、快捷酒店、餐饮店、科研院所、医院门诊、公共性休闲娱乐会所和每一个家中的洗手间等。干手器摆脱了目前干手器不可以多方位进风口非常容易使手臂肌肤溫度过高的缺陷,致力于出示一种循环系统向多方位进风口的干手器,选用了在干手器通风口处设一导风设备,导风设备上面有导风页片,根据导风设备的旋转或导风页片的晃动使到干手器循环系统不定项进风口的技术规范。文中以某知名品牌干手器机壳为例子,详细介绍其注入冲压模具关键点

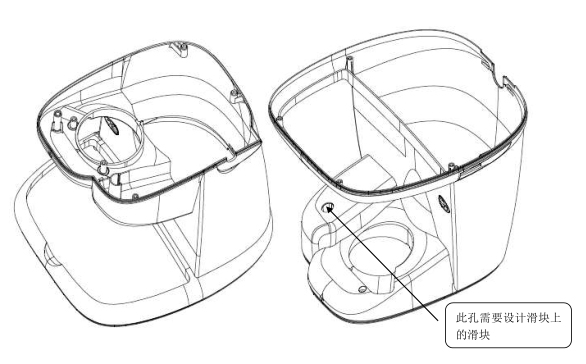

  图 1 干手器机壳产品图片


  塑件较大 尺寸为 257.6 mm x 173.65 mm x227.10 mm,原材料为 PP,缩水率为 1.015,从图 1 能够看得出,塑件的外观设计必须滑块抽芯,塑件墙顶的孔必须设计方案滑块拖拽滑块,给冲压模具产生难度系数。塑件规格很大,样子比较繁杂,因为必须设计方案哈夫滑块抽芯组织,因而冲压模具排位赛只有设计方案 1 出 1,模胚为非标准模胚 795*850,模貝为大中型模貝。针对大中型模貝,为了更好地提升模胚的刚度,必须在模胚上提升定位销。模貝的设计方案规格型号可以考虑顾客的 368 吨注塑机生产制造。




  模貝的浇筑控制系统设计为在塑件顶端热嘴点射进胶,热流道系统知名品牌为西班牙 THERMOPLAY,规格型号为 THERMOPLAY 热流道系统的特性是普遍适用家用电器、诊疗、食品类和包裝机械加工行业,价钱也可以为广大群众所接纳。针对热嘴成形的模貝,模貝温度控制系统软件的设计方案十分重要。为了更好地确保模貝的发热量不外扩散到注塑机,在定模板设计了隔热材料。另外在定模版和 B 板设计方案了充足的制冷控制回路。




  因为塑件的胶位关键在左右两滑块上,因而,左右两滑块的冷却循环水设计方案十分重要,见图 8 和图 9.塑件高宽比较高,所有胶位都包括在左右两大滑块上,因而滑块必须很大的卡紧力,故在滑块的此外2个侧边都设计方案了斜坡,以便滑块卡紧。因为哈夫滑块的行程安排很大,选用了2个液压缸抽芯。在滑块的斜坡和底边都设计方案有耐磨钢,以便滑块调节和拼装。在 A 板原身空出楔块,在内孔楔块镶好镶件 7 与模貝 B 板产生反铲,提升滑块卡紧力,也以便在磨坏后拆换。

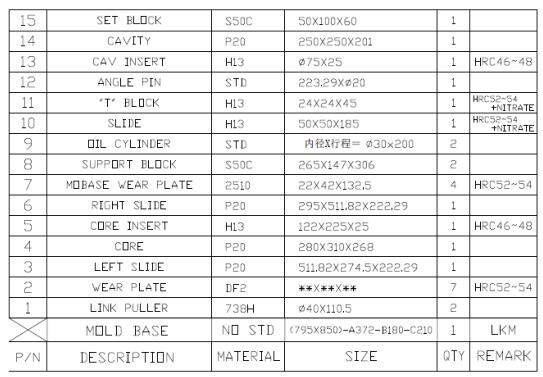

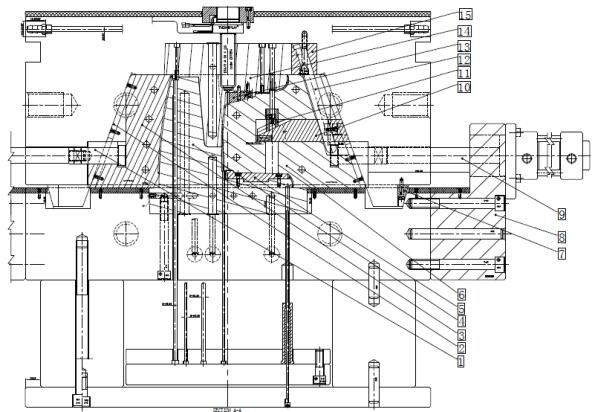

  小滑块 10(见图 5)设计方案在右滑块 6 内,用斜导柱 12 驱动器。再由小滑块 10 推动T 块 11 向下移动,完成镶针眼的成功出模。小滑块 10 与 T 块 11 用 T 型槽相互配合。左滑块 3 和右滑块 6 均选用 P20制做。小滑块 10 和 T 块 11 选用 H13 热处理工艺并渗氮。出模时,为提升滑块运作的稳定性,摆脱滚动摩擦力,在左右两滑块上设计方案了拉钩系统软件輔助出模。塑件的压射选用模具顶针和司筒压射。因为压射行程安排大,司筒厚度较薄,为提升司筒的抗压强度,减少其长短,提升了司筒套,见冲压模具图 2,这类司筒套可合理减少司筒的长短,获得普遍的运用,在 HASCO 标件里,早已设计方案了标件,能够按规范采用。

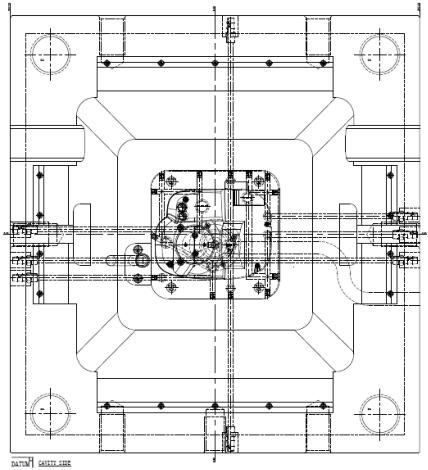

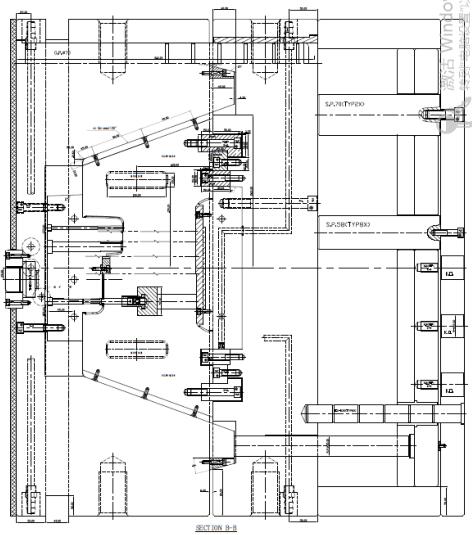

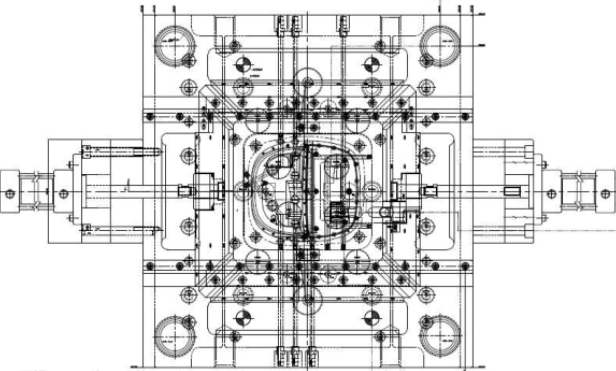

  图 2 干手器机壳模貝图

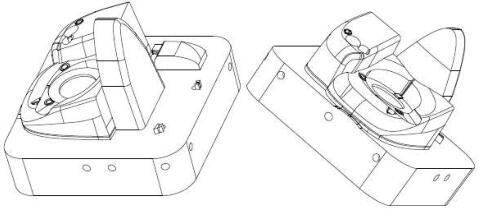

  图 3 前模仁图

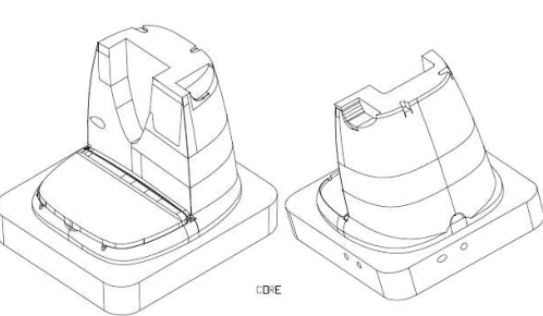

  图 4 后模仁图

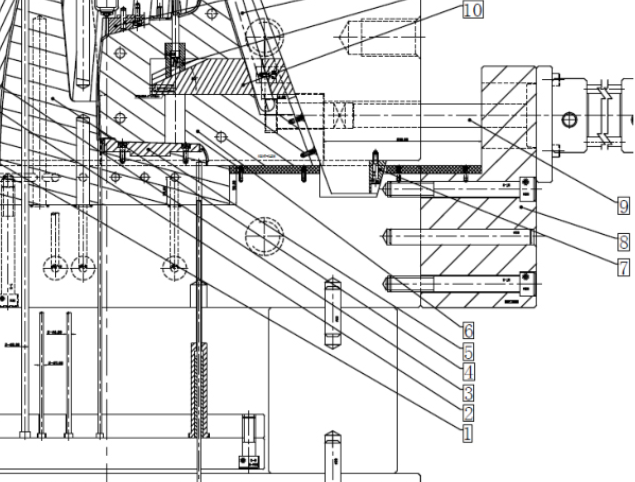

  图 5 小滑块图

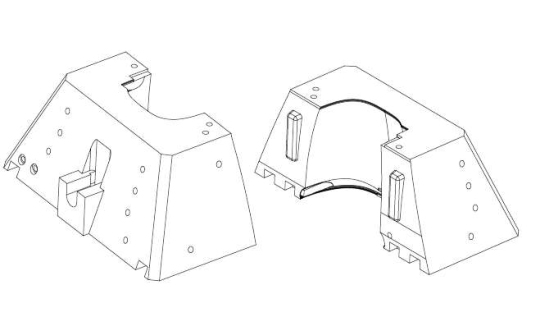

  图 6 左滑块图

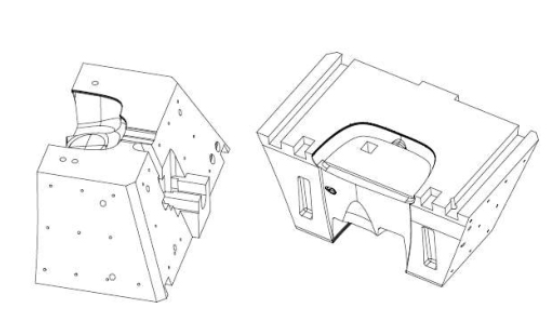

  图 7 右滑块图



  图 8 左滑块运水图 图 9 右滑块运水图


文章来自网络,著作权归原作者所有,由太仓模具设计转发
